Aug 06, 2026
A mașină de rulat plăci hidraulice formează o tablă metalică plată într-o formă curbată sau cilindrică prin alimentarea plăcii între role rotative, în timp ce cilindrii hidraulici aplică o presiune constantă, reglabilă pentru a îndoi materialul o cantitate mică la fiecare trecere. Rola superioară (sau rolele laterale, în funcție de design) este împinsă în jos sau spre interior de puterea hidraulică, mai degrabă decât de roți dințate sau șuruburi, astfel încât operatorul poate regla cu precizie forța de îndoire în timp real și să mențină acea presiune în mod constant pe toată lungimea plăcii.
Acesta este principiul de lucru din spatele aproape fiecarei mașini comercializate astăzi ca a Mașină de rulat plăci de oțel , Mașină hidraulică de îndoit plăci , sau Masina de rulare cu 4 role , indiferent dacă se află într-un mic atelier de fabricare a metalelor sau funcționează ca a Mașină de rulare a plăcilor pentru sarcini grele pe o linie de producție a șantierului naval. Secțiunile de mai jos detaliază procesul pas cu pas, compară configurațiile comune de role și explică modul în care tipul de material, grosimea plăcii și aranjarea rolei afectează rezultatul final.
| Caracteristică | Masina de rulat cu 3 role | Masina de rulare cu 4 role |
|---|---|---|
| Etapa de pre-îndoire | Adesea are nevoie de o trecere sau un dispozitiv separat | Încorporat în ciclul de rulare |
| Este necesară răsturnarea plăcii | Uneori, pe modele asimetrice | Rar necesar |
| Caz de utilizare tipic | Fabricare generală în atelier | Serii de producție de precizie și repetate |
Fiecare mașină de rulat plăci , indiferent de câte role folosește, se bazează pe aceeași idee de bază: trei sau mai multe puncte de contact împing placa din linie dreaptă, forțând metalul să treacă de punctul de curgere într-un mod controlat, astfel încât să ia o curbă permanentă în loc să se întoarcă înapoi. Pe o mașină hidraulică, forța din spatele acestei presiuni vine de la cilindrii acționați cu ulei, mai degrabă decât de la un șurub mecanic, motiv pentru care modelele hidraulice sunt în general mai ușor de reglat fin la mijlocul ciclului.
Imaginează-ți farfuria sprijinită pe două role de susținere inferioare, în timp ce o rolă de sus apasă între ele. Pe măsură ce placa este condusă înainte și înapoi, rola superioară coboară treptat în trepte mici, strângând curbura la fiecare trecere. Cilindrul hidraulic care ține rola superioară menține forța în jos constantă, chiar dacă rezistența plăcii se modifică în apropierea marginilor, motiv pentru care sistemele hidraulice tind să producă o curbă mai uniformă pe lățimea plăcii decât o configurație pur mecanică.
Adăugarea unei a patra roluri sau deplasarea rolelor laterale pe orizontală în loc să deplasați doar rola de sus pe verticală, modifică modul în care sunt manipulate marginile plăcii. Aceasta este principala diferență tehnică dintre configurațiile rolelor tratate în secțiunile următoare și afectează direct cât de mult material plat, derulat, rămâne la capetele plăcii după formare.
Un tipic Mașină de rulat plăci hidraulice CNC este construit dintr-un set destul de mic de piese care lucrează împreună. Înțelegerea a ceea ce face fiecare parte face mult mai ușor să citiți o fișă de specificații a mașinii sau să depanați o problemă de rulare în atelier.
Dispunerea structurală simplificată a unei mașini de rulare a plăcilor hidraulice cu 4 role, prezentată în stil izometric pentru claritate
Odată ce o placă este încărcată, o mașină hidraulică de rulare a plăcilor se deplasează printr-o secvență destul de consistentă, indiferent dacă este o unitate de atelier compactă sau o unitate mare. mașină de rulare a plăcilor pentru sarcini grele manipularea oțelului de structură.
La o mașină manuală, operatorul judecă fiecare trecere cu ochiul și prin măsurarea decalajului; pe a Mașină de rulat plăci hidraulice CNC , pozițiile de rulare și țintele de presiune sunt programate în avans, astfel încât piesele repetate apar cu mai puține variații de la o piesă la alta.
Majoritatea cumpărătorilor care cercetează a Mașină hidraulică de rulare a plăcilor ajunge să compari trei rulouri și patru rulouri, deoarece ambele sunt disponibile pe scară largă și fiecare se potrivește unui model de producție diferit.
| Configurare | Cum îndoaie placa | Cel mai potrivit pentru |
|---|---|---|
| 2 Rola | Placa este pre-îndoită pe o presă, apoi înfășurată în jurul unui rulou antrenat | Foaie de ecartament subțire, fabricație ușoară |
| 3 Rolați, Asimetric | Rola superioară se deplasează în jos între două role inferioare fixe | Atelier general și lucrări de reparații |
| 3 Roll, dublu ciupire | Ambele role inferioare se deplasează pentru a ciupi și pre-îndoi placa | Fabricare din oțel de volum mediu |
| 4 Rolați | Rolele de sus și de jos se aliniază vertical, rolele laterale se deplasează orizontal | Cilindri de precizie, producție repetată, sarcini grele la mașină de laminare a plăcilor |
Scor ilustrativ de confort înainte de îndoire în funcție de configurația rolei, scară de la 1 la 10, mai mare înseamnă că este necesară mai puțină muncă separată de preîndoire
A Mașină de rulat plăci de oțel nu se limitează la un singur tip de metal. Principala variabilă care se schimbă de la un material la altul este cât de multă rezistență oferă placa atunci când se îndoaie, care, la rândul său, afectează câte treceri sunt necesare și câtă forță hidraulică trebuie să suporte mașina.
Rezistența relativă ilustrativă la formare în funcție de tipul de material, bazată pe comportamentul tipic de îndoire a rolei, nu o măsurătoare fixă
Placa mai groasă are nevoie de un diametru mai mare al rolei și mai multe treceri pentru a ajunge la aceeași curbură ca materialul mai subțire, deoarece fibra exterioară a unei plăci groase trebuie să se întindă mai mult pentru a urma îndoirea. Acesta este motivul pentru care o mașină evaluată pentru un anumit mașină de rulat plăci capacity listează atât o grosime maximă, cât și un diametru minim al rolei, și de ce împingerea unei plăci în apropierea limitei superioare a grosimii înseamnă, de obicei, încetinirea vitezei de avans și efectuarea de treceri mai ușoare și mai frecvente.
Relația tipică între grosimea plăcii de oțel carbon și trecerile de laminare necesare pentru a ajunge la un cilindru stşiard, numai ghid general
Dacă cea mai mare parte a lucrării dvs. se află aproape de capătul superior al unei mașini evaluate pentru funcționarea mașinii de laminare cu grosime maximă a plăcilor, așteptați-vă la timpi de ciclu mai lungi, deoarece ultimii milimetri de capacitate necesită întotdeauna mai multe treceri decât mijlocul intervalului. Cumpărătorii care rulează în mod regulat plăci structurale groase tind să dimensioneze până la următorul cadru nominal, mai degrabă decât să conducă o mașină mai mică la limita sa absolută.
Alegerea dintre o rolă hidraulică cu plăci și un design mecanic se reduce la modul în care este generată și controlată forța de îndoire. Mașinile mecanice mută rola superioară cu un șurub sau un angrenaj acționat de motor, care este simplu, dar se ajustează în pași fixe. Mașinile hidraulice folosesc presiunea uleiului, care permite o reglare continuă și fină și permite sistemului să mențină o forță stabilită chiar dacă rezistența plăcii variază ușor pe lățimea sa.
Comparație ilustrativă, zona albastră mai închisă reprezintă mașini hidraulice, zona albastră mai deschisă reprezintă mașini mecanice, ambele pe o scară generală de 5 puncte
Mașinile hidraulice oferă, în general, un avantaj în controlul de precizie și consistența forței, motiv pentru care domină Producator de masini de laminat placi CNC segment care vizează producția repetată. Mașinile mecanice pot fi încă o potrivire rezonabilă pentru lucrări mai ușoare și mai simple, unde reglarea fină a presiunii contează mai puțin. Niciun design nu este universal corect, alegerea corectă depinde de intervalul de grosime a plăcii, dimensiunea lotului și de câtă automatizare are nevoie fluxul de lucru.
Deoarece rularea plăcilor transformă materialul plat în forme structurale curbate, echipamentul apare oriunde un atelier are nevoie de cilindri, conuri sau secțiuni arcuite, mai degrabă decât panouri plate.
| Industria | Piese laminate tipice |
|---|---|
| Constructii navale | Secțiuni de carenă, placare curbată |
| Recipiente sub presiune și rezervoare | Carcase cilindrice, inele rezervor de stocare |
| Turnuri de vânt și utilitare | Secțiuni de turn cu diametru mare |
| Constructii si arhitectura | Panouri de fatada curbate, suporturi arcuite |
| Fabricare generală din oțel | Secțiuni de conducte, conducte, suporturi personalizate |
În toate cazurile de mai sus, mașina de rulare a plăcilor se află la începutul liniei de producție, deoarece forma laminată trebuie de obicei terminată înainte ca sudarea, acoperirea sau asamblarea să poată continua.
Un ghid util de selecție a mașinii de rulare a plăcilor pornește de la piesele pe care trebuie să le produceți, nu de la fișa de specificații a mașinii. Lucrați factorii de mai jos în ordine.
| Factor | Ce trebuie verificat |
|---|---|
| Grosimea maximă a plăcii | Potriviți-vă cu cel mai gros job obișnuit al dvs., nu doar cu media |
| Lățimea plăcii sau lungimea rolului | Ar trebui să acopere cea mai lată farfurie cu o anumită marjă de lucru |
| Configurare rola | 3 role pentru lucru general, 4 role pentru mai puțină pre-îndoire și toleranță mai strânsă |
| Mix de materiale | Oțelul inoxidabil și aliat necesită mai multă forță disponibilă decât oțelul moale |
| Sistem de control | Manual pentru volum redus, CNC pentru rulări repetate și consistență mai strictă |
| Dimensiunea lotului și repetabilitate | Volumul mai mare favorizează controlul mașinii de rulare a plăcilor hidraulice CNC |
Odată ce acești factori sunt mapați în raport cu planul dvs. de producție, devine mult mai ușor să comparați un compact Mașină hidraulică de rulare a plăcilor împotriva unei mai mari Mașină de rulare a plăcilor pentru sarcini grele în condiții egale, deoarece ambele sunt judecate în raport cu aceeași sarcină de lucru reală, în loc de specificațiile unei broșuri generice.
Atenția de rutină acordată acestor puncte menține o mașină hidraulică de laminare a plăcilor să funcționeze în limitele toleranței sale nominale și reduce timpul de oprire neplanificat în perioadele aglomerate de producție.
Adăugarea controlului CNC la o mașină de rulare a plăcilor hidraulice nu schimbă principiul de îndoire de bază, ci schimbă cât de repetabil devine acel principiu de la o parte la alta. Un ciclu programat aplică aceeași poziție de rulare și aceeași secvență de presiune de fiecare dată, ceea ce contează cel mai mult pentru lucrările cu cerințe stricte de toleranță lot la lot, cum ar fi carcasele vaselor sub presiune sau secțiunile turnului care trebuie să se alinieze curat la cusătura de sudură.
Nantong Pacific CNC Machine Tool Co., Ltd, cu sediul în Zona de Dezvoltare Economică și Tehnologică Haian, lucrează cu echipamente de forfecare, îndoire, laminare și presa hidraulică pentru clienții din construcțiile navale, construcții, fabricarea oțelului inoxidabil și industriile conexe. Ca a mașină de rulat plăci hidraulice manufacturer and mașină de rulat plăci hidraulice supplier deservind atât piețele interne, cât și cele de export, compania proiectează și produce mașini de serie standard, precum și echipamente non-standard construite în jurul unei anumite linii de producție. Cumpărători care compară a Producator de masini de laminat placi CNC pentru un atelier de fabricație nou sau în expansiune, sunt bineveniți să-și împărtășească intervalul de grosime a plăcii, lățimea și dimensiunea obișnuită a lotului, astfel încât configurația să poată fi adaptată la volumul de lucru real, mai degrabă decât un model de catalog generic.
Este o mașină de formare a metalelor care îndoaie plăcile plate în forme curbe sau cilindrice folosind role poziționate și presate de cilindri hidraulici, oferind operatorului control reglabil și constant asupra forței de îndoire.
Placa trece înainte și înapoi între role rotative, în timp ce rolele superioare sau laterale aplică treptat mai multă presiune cu fiecare trecere, strângând curbura pas cu pas până când se ajunge la forma țintă.
Materialele comune includ oțel carbon, oțel inoxidabil, aluminiu și oțel aliat, fiecare material necesitând un echilibru diferit al forței hidraulice și al numărului de treceri.
Costul depinde de factori precum configurația rolei, grosimea maximă a plăcii, lungimea rolei și nivelul de automatizare CNC, astfel încât majoritatea cumpărătorilor solicită o ofertă personalizată bazată pe dimensiunea plăcii și volumul de producție.
Capacitatea variază în funcție de dimensiunea cadrului mașinii, modelele mai ușoare potrivite pentru table mai subțiri și modele de mașini de laminat pentru plăci de mare rezistență, construite pentru plăci structurale mai groase, astfel încât grosimea maximă și lungimea rolei trebuie verificate întotdeauna în raport cu propria gamă de materiale.
Începeți de la cea mai groasă și mai largă placă obișnuită, apoi potriviți configurația rolei, forța hidraulică disponibilă și tipul de control la dimensiunea obișnuită a lotului, așa cum este descris în secțiunea ghid de selecție de mai sus.
O mașină cu 3 role necesită de obicei o etapă separată de preîndoire pentru marginea plăcii, în timp ce o mașină cu 4 role integrează preîndoirea în ciclul normal folosind rolele laterale reglabile orizontal, ceea ce reduce răsturnarea și manevrarea suplimentară.
Mașinile hidraulice oferă, în general, un control mai fin și mai consistent al presiunii, care se potrivește cu precizie și lucrări repetate de producție, în timp ce mașinile mecanice pot fi încă o opțiune funcțională pentru lucrări mai simple, cu volum mai mic.

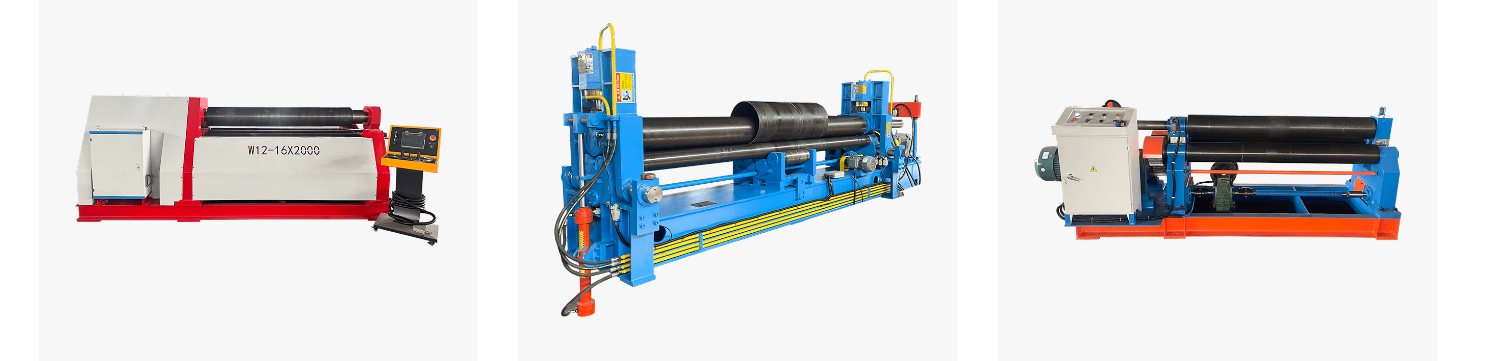

Produse conexe
