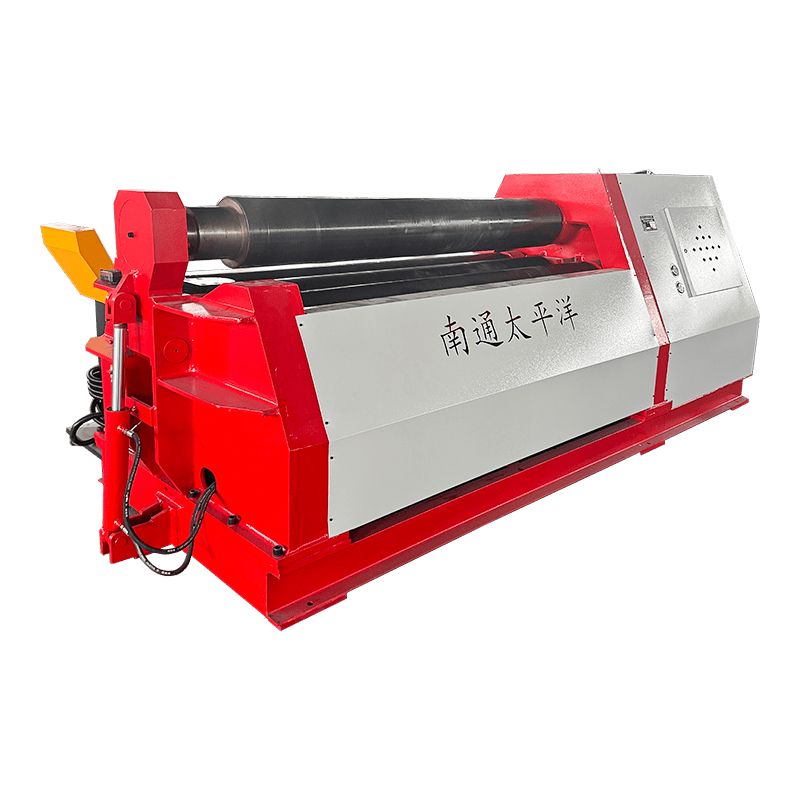

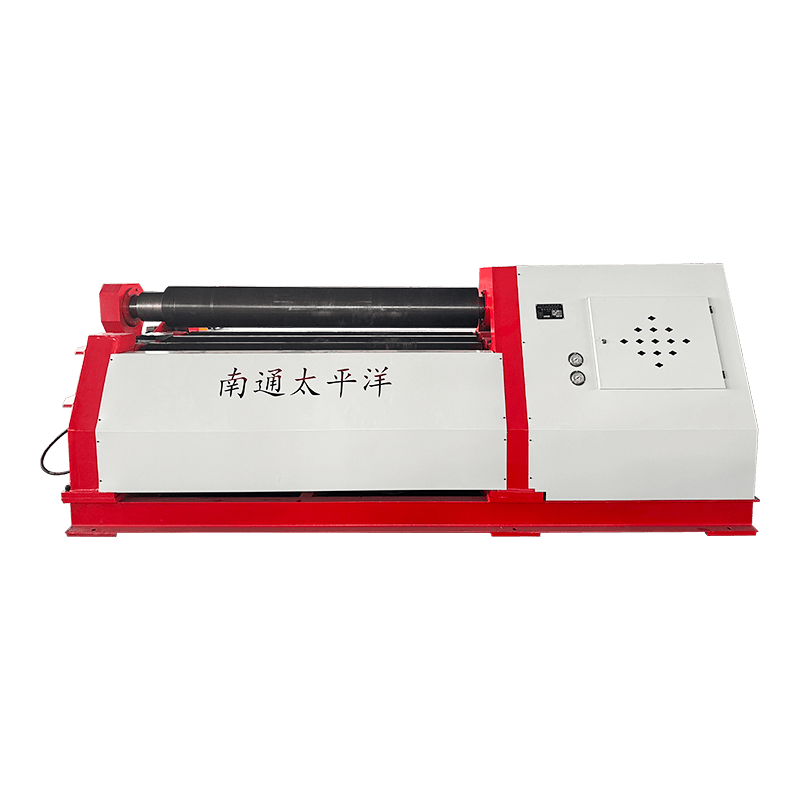

Mașină de rulat seria W12 cu 4 rol

Mașina de rulare a plăcilor din seria W12 cu 4 rol este o soluție hidraulică de îndoire a plăcilor de înaltă eficiență, concepută pentru preîndoirea și rularea plăcilor metalice în piese cilindrice, conice sau curbate. Folosită pe scară largă în vase sub presiune, cazane, conduse și industriile de oțel structural, această mașină integrează preîndoirea și formarea într-o singură operațiune, eliminând nevoia de echipamente suplimentare.

Structura și principiul de funcționare
Mașina adoptă o configurație cu patru rol:
Rola de sus este rol de antrenare principală, cu mișcarea sa verticală controlată de un motor hidraulic pentru funcționarea stabilă și puternică.
Rola de jos aplică forța de strângere plăcii printr-un cilindru hidraulic, asigurând o menținere fermă în timpul procesului de formare.
Cele două rol laterale, poziționate simetric pe ambele părți ale rolurilor inferioare, se deplasează de-a lungul șinelor de ghidare înclinate. Acestea sunt antrenate de un sistem mecanic format din piulițe, melme și șuruburi principale, oferind suport lateral controlat și forță de formare.
Acest design permite ca ambele capete ale plăcii să fie pre-îndoite-o singură configurație, reducând risipa de material și reducând eficiența în comparație cu mașinile cu trei rol.

Caracteristici cheie
Formare într-o singură etapă: Preîndoirea și rularea pot fi finalizate pe aceeași mașină, economisind timp de configurare
Acționare hidraulică completă: Funcționare lină, rigiditate ridicată și forță de strângere fiabilă
control de precizie: Sistem CNC opțional pentru controlul automat al pozițiilor rolurilor, bune și repetabilitatea
Compatibilitate largă de materiale: Potrivit pentru plăci din oțel carbon, oțel inoxidabil, aluminiu și altele
Operare usoara: Panou de control ușor de utilizat, cu modul manual și automat

Aplicații
Recipiente sub presiune și cazane
Fabricarea tevilor
Turnul de vânt și fabricarea din oțel structural
Industrii auto și construcții navale

Anchetă

Descriere produs

Specificații

Model

Grosimia
de placă spiralată
(mm)

Max pre-îndoire
Grosimia
(mm)

Lățimea de
placă încolăcită
(mm)

Randamentul plăcii
Puterea
(Mpa)

Diametrul de
Rolă superioară
(mm)

Motorul principal
(KW)

Greutate
(KG)

În general
Dimensiuni
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Descrierea și specificațiile oferite în acest catalog pot fi modificate fără notificare.

Contactați -ne pentru mai multe detalii

Nu ezitați să contactați când aveți nevoie de noi!

SUBMIT

Despre
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produse, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ca profesionist China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Compania are acum capacitatea de a proiecta, dezvolta și fabrica produse din serie standard și echipamente non-standard. Produsele se vând bine în toată țara, un număr mare de exporturi în Asia de Sud -Est, Europa, Statele Unite și Orientul Mijlociu. Compania acoperă o suprafață de peste 20.000 de metri pătrați, cu un grup de ingineri și tehnicieni cu cunoștințe profesionale bogate, echipamente de producție și testare este completă. De-a lungul anilor, s-a angajat în cercetarea și inovația de forjare a mașinilor-unelte, vânzările de produse și serviciul post-vânzare nu susține niciun efort, are la Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'An și Jiangss Area One of Of of the Perfect of Pre-sale, Sale, After Sales, într-un set mai perfect de sucursale, faceți tot posibilul pentru a răspunde nevoilor clienților interni și străini.


În lumea de azi plină de speranță și oportunități, mașinile -unelte din Pacific și clienții noștri merg mână în mână pentru o dezvoltare comună.

Ştiri
Extinderea cunoștințelor din industrie

1. Introducere în Masina de indoit cu rulare cu 4 rol

Mașina de îndoit cu rulare cu 4 rol, cunoscută și sub denumirea de mașină de laminat cu 4 rol seria W12, este un echipament de înaltă performanță de rulare a plăcilor utilizate pe scară largă pentru formarea formelor cilindrice, arcuite și conice din foi metalice. Este esențial în industrii precum construcțiile navale, recipientele sub presiune, turnurile eoliene și producția de structuri grele din oțel.

În comparație cu mașinile tradiționale cu 3 rol, designul cu 4 roluri îmbunătățește eficiența prin 30%-50% și reduce risipa de materiale cu până la 20% , ceea ce o face o soluție preferată pentru formarea de precizie a plăcilor.

Nantong Pacific CNC Machine Tool Co., Ltd este o întreprindere cheie a industriei naționale de mașini, situată în Zona de Dezvoltare Economică și Tehnologică Haian, unde mediul este frumos și traficul este convenabil, ceea ce facilitează stabilitatea rapidă a comunicării între întreprinderi și afaceri. Întreprinderea este completă echipată, specializare în producția de mașini de forfecare, mașini de îndoit, mașini de laminare, presă hidraulică, mașină de perforat și alte produse, produse pe scară largă în: industria ușoară, aviație, construcții navale, metalurgie, instrumente, aparate electrice, produse de decorare, oțeluri și industrie. Produsele noastre se vând bine atât în ​​​​țară, cât și în străinătate.

2. Principiul de lucru al W12 Mașină cu 4 rol

(1) Sistem de antrenare principal al rolurilor superioare

Rola superioară servește ca componentă principală de antrenare, acționată de motoare hidraulice care asigură o rotație stabilă și puternică pentru operațiunile continue de rulare.

(2) Mișcarea verticală a rolului inferior

Rola inferioară se mișcă vertical sub presiune hidraulică, aplicând forță prin uleiul hidraulic din cilindru pentru a fixa placa în siguranță. Acest lucru asigură o distribuție uniformă a presiunii.

(3) Sistem de reglare a rolelor laterale

Role lateral de pe ambele părți se deplasează de-a lungul șinelor de ghidare a mecanismelor cu șurub, melcat și șurub, permițând un control precis al curburii pentru diferite grosimi ale plăcilor.

Aparatul permite preîndoirea și rularea ambelor capete ale plăcii pe același echipament , crește semnificativ productivitatea și reduce timpul de manipulare a materialelor.

3. Avantajele cheie ale mașinii de rulare cu 4 rol

  1. Eficiență ridicată: Prindere unică completează rularea și preîndoirea.
  2. Formare de precizie: Precizia ajunge la ±0,5 mm pentru structurale cilindrice.
  3. Forță de muncă redusă: Controlul hidraulic automat reduce intervenția manuală.
  4. Aplicație largă: Potrivit pentru plăci de la 2 mm la 80 mm grosime.
  5. Performanță stabilă: Sincronizarea hidraulică asigură o calitate constantă a rulării.

4. Prezentare generală a parametrilor tehnici

Articol Caietul de sarcini Beneficiu de performanță
Grosimia plăcii 2-80 mm Gamă largă de aplicații
Precizie de rulare ±0,5 mm Formare de înaltă precizie
Îmbunătățirea eficienței 30%-50% Ciclu de producție mai rapid
Specificațiile tehnice ale mașinii de rulare a plăcilor din seria W12 cu 4 rol

5. Aplicații industriale

Mașina de îndoit cu 4 rol este utilizată pe scară largă în:

  • Fabricarea vaselor sub presiune
  • Productie turnuri de vant
  • Industria constructiilor navale
  • Fabricarea structurilor de otel

6. Întrebări frecvente

Î1: Care este principalul avantaj al structurii cu 4 rol?

Permite preîndoirea și rularea într-o singură mașină, creșterea eficienței și reducerea riscului de material.

Î2: Ce interval de grosime poate gestiona?

Poate manipula plăci de oțel de la 2 mm până la 80 mm, în funcție de capacitatea modelului.

Î3: Este disponibil controlul CNC?

Da, sistemele CNC sunt opționale și îmbunătățesc semnificativă precizia și nivelul de automatizare.
