Serviciul We67K Servio-hidraulic Servio CNC Mașină de îndoire a tabloului hidraulic din tablă hidraulică

Serviciul We67K Servio-hidraulic Servio CNC Mașina de îndoire a tabloului hidraulic din tablă este un produs de ultimă generație al Nantong Pacific Cnc Machine Tool Tool Co., Ltd. Adoptează supapa servo-hidraulică a supapei dual cilindru dual, care are performanțe și precizie mai mari.
• Mecanismul de ecartament din spate poate controla mai multe axe de calibru din spate;
• Sistemul hidraulic adoptă un sistem de control integrat, inele de etanșare importate și are un aspect frumos și simplu;

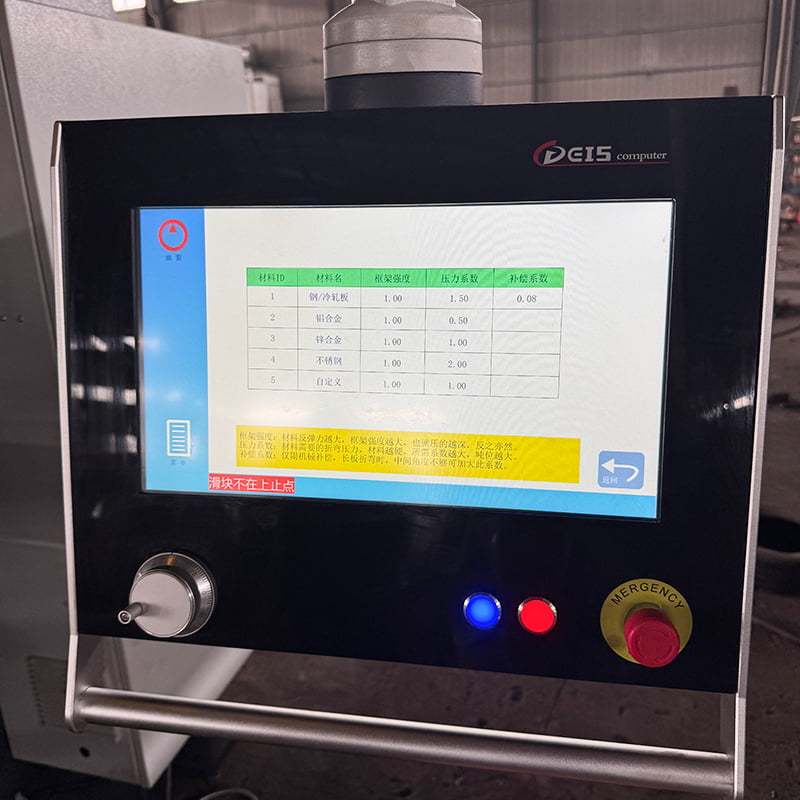

• Sistemul CNC adoptă DE15 auto-dezvoltat de compania noastră sau de alte trei mărci de controlere cunoscute: Delem, ESA și Cybelec. Aceste controlere sunt importate din Olanda, Italia și, respectiv, Elveția. Echipat cu un dispozitiv de prindere rapidă pentru matrița superioară.

Anchetă

Descriere produs

Introducere în sistemul hidraulic:

Sistemul hidraulic și componentele hidraulice ale mașinii -unelte sunt importate din sistemul Germania Hawei. Sistemul hidraulic este special dezvoltat pentru mașinile de îndoire CNC.

Sistemul are următoarele caracteristici:

(1) Condus de un grup de valve servo-hidraulice, are o structură compactă, o performanță puternică de sigilare, o precizie ridicată de sincronizare și o durată de viață lungă.
(2) Supapă de umplere externă cu diametru mare, viteză mare și pierdere mică.
(3) Celebra pompă de înaltă presiune a angrenajului este folosită pentru a rezista la presiune ridicată și are zgomot redus.
(4) Garnitura de cilindru folosește elemente de etanșare importate de la compania Nok din Japonia, care are o uzură scăzută și fără scurgeri.
(5) Sistemul hidraulic are o protecție împotriva siguranței suprasarcină.
(6) Înălțimea nivelului uleiului are un afișaj clar și intuitiv.
(7) Sistemul de ghidare de înaltă precizie, sistemul de măsurare a poziției și funcția de echilibrare hidraulică pot satisface nevoile procesării de lungime completă.
(8) Mașina -unelte poate funcționa continuu sub sarcină nominală, iar sistemul hidraulic nu are scurgeri și este continuu stabil cu o precizie ridicată.

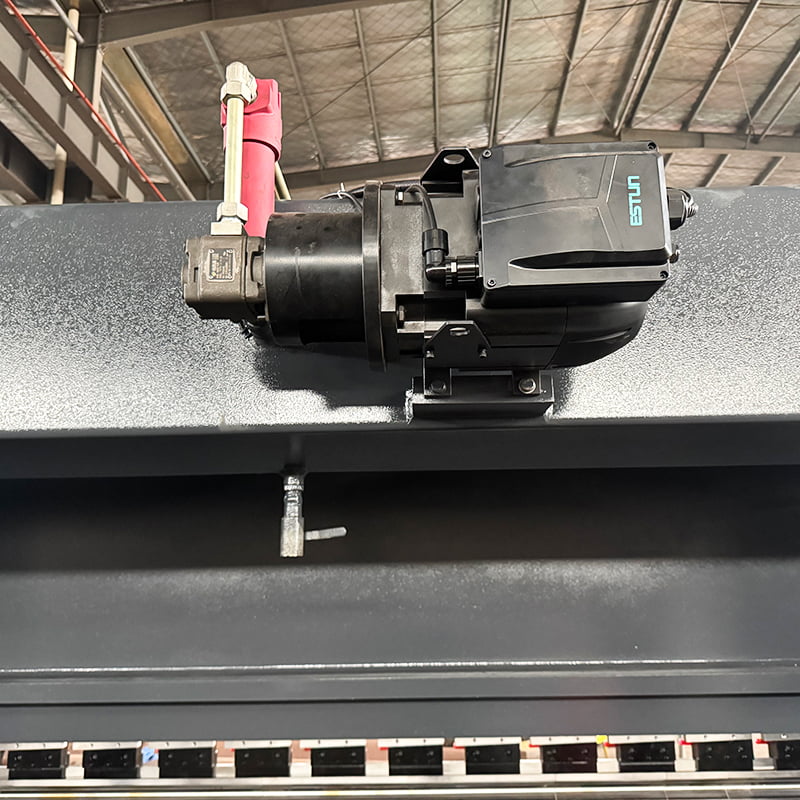

Introducere motorie

Mașinile Nantong Pacific CNC Machine Tool Co., Ltd folosesc motoare de înaltă eficiență și economisire a energiei de la celebre mărci interne și străine, precum Siemens din Germania. Eficiența acestui motor este semnificativ mai mare decât cea a motoarelor standard, răspunzând nevoilor clienților pentru mașini-unelte de înaltă eficiență și cu energie redusă. În același timp, oferim, de asemenea, o tehnologie opțională de servo, care poate economisi până la 35% din energie folosind servo -motoare, aducând astfel clienților avantajele unei eficiențe îmbunătățite și a costurilor de operare reduse, urmărind să obțină performanțe dinamice ridicate și să îmbunătățească eficiența producției de mașini, menținând în același timp un consum redus de energie. .

Introducerea pompei de ulei

Pompa de ulei a mașinii -unelte de îndoire este una dintre miezurile mașinii de îndoire, iar calitatea acesteia afectează în mod direct eficiența de lucru a mașinii de îndoire. Pompele noastre de petrol folosesc mărci celebre interne și străine, cum ar fi Sunny în Statele Unite. Are caracteristicile de ridicare ridicată, stabilitate și economie de energie, ceea ce poate îmbunătăți precizia și viteza mașinii de îndoire, poate reduce consumul de zgomot și de energie și are o durată de viață lungă.

Introducere a gabaritului din spate

Întregul ecartament din spate este supus unui tratament de temperatură la temperaturi ridicate pentru a elimina stresul intern, pentru a îmbunătăți rezistența metalului și pentru a preveni pierderea de precizie din cauza deformării cadrului.
Pentru a asigura mișcarea de înaltă precizie a axei X a gabaritului din spate, furnizorii noștri sunt toate mărci cunoscute, cum ar fi Hiwin. Șuruburile cu bilă și ghidurile liniare îmbunătățesc precizia și consistența mașinii. Ecartamentul nostru din spate este controlat de un servo, care oferă o mai bună precizie de control și funcționare decât motoarele cu pas.

Componente electrice

Folosim componente autentice Schneider sau German Siemens importate din Franța, care sunt foarte stabile și durabile. Dulapul electric original echipat cu această mașină are o capacitate anti-interferență puternică și performanțe electrice stabile.

Cleme rapide

Foarte strângere, poziționare și precizie. Poate fi înlocuit rapid și ușor, astfel încât să se obțină o utilizare eficientă a timpului.

Configurare standard

1. Configurația standard este mașina de îndoire cu 4 axe (Y1, Y2, X, R). Bancul de lucru manual de compensare a tijei de legătură este standard pentru 3200mm și mai sus.

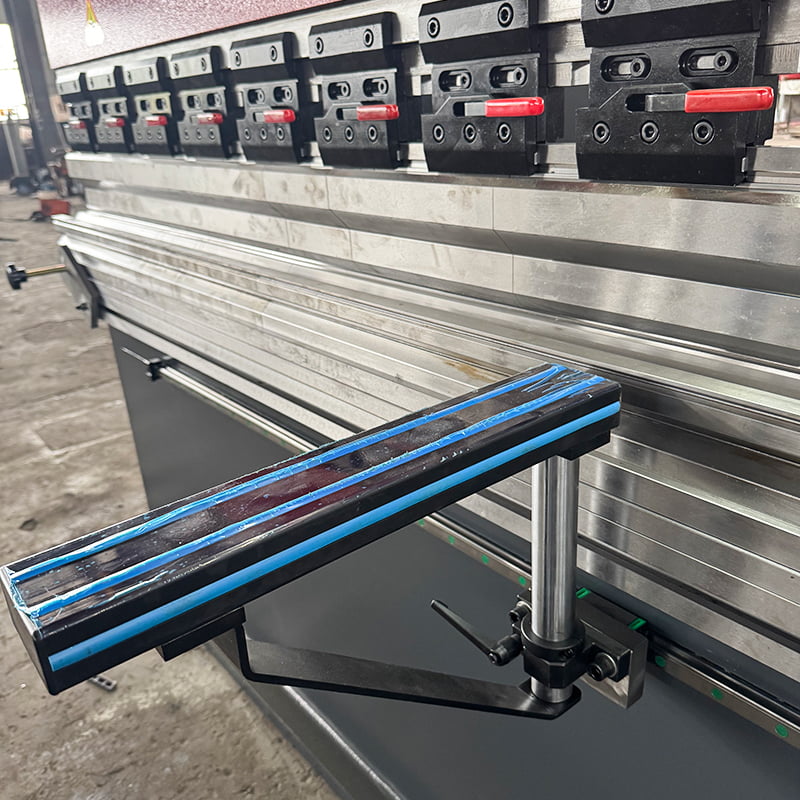

2. Suport frontal detașabil
3. Mașina de îndoire adoptă mucegaiul segmentat. Fabricat din 42crmo material, cu o duritate de 42 de grade, viața de matriță este garantată
4. Clemă rapidă
5. Motorul principal adoptă siemens germane sau mărci cunoscute, sistemul hidraulic adoptă Rexroth-ul german (Bosch-Rexroth), iar principalele componente electrice adoptă Schneider francez sau Siemens german.

Configurații opționale pentru mașini de îndoire electro-hidraulice:

1.. Formele superioare și inferioare personalizate
2. Sistem de prindere hidraulică Wila sau prindere pneumatică
3. Protector laser sau protecție infraroșu
4. Compensare manuală, compensare electrică sau compensare hidraulică
5. Motorul principal a fost modernizat la servo -motor
6. Băniri laterale din partea dublă sau spate
7. Lumini LED adăugate la mașini -unelte
8. Adăugarea opțională a axei CNC
Alte cerințe speciale sunt supuse verificării prețurilor companiei

Seria WE67K Electro-hidraulică sincronizată de presă parametri principali ai frânei principale

Model

Nominal
Presiune
(KN)

Lungime
de masă
(mm)

Distanţă
între cadre
(mm)

Gât
Adâncime
(mm)

Accident vascular cerebral
(mm)

Înălțime deschisă
(mm)

Motorul principal
(Kw)

Greutate
(KG)

Dimensiuni generale
Lxwxh
(mm)

WE67K-63/2500

630

2500

2050

250

120

360

5.5

4600

2600x1500x2000

We67K-63/3200

630

3200

2600

280

120

360

5.5

5500

3300x1580x2100

We67K-100/2500

1000

2500

2050

320

150

420

7.5

6800

2600x1600x2480

WE67K-100/3200

1000

3200

2600

320

150

420

7.5

8000

3300x1620x2480

WE67K-100/4000

1000

4000

3600

350

150

420

7.5

9200

4100x1620x2480

We67K-125/2500

1250

2500

2050

320

150

420

7.5

6950

2600x1600x2480

We67K-125/3200

1250

3200

2600

320

150

420

7.5

8200

3300x1620x2480

WE67K-125/4000

1250

4000

3600

350

150

420

7.5

9500

4100x1620x2480

WE67K-160/3200

1600

3200

2600

400

200

480

11

11000

3300x1620x2480

WE67K-160/4000

1600

4000

3600

400

200

480

11

13000

4100x1620x2480

WE67K-200/3200

2000

3200

2600

400

200

520

15

12800

3300x1650x2980

WE67K-200/4000

2000

4000

3600

400

200

520

15

15800

4100x1680x3000

WE67K-200/6000

2000

6000

4800

400

200

520

18.5

23500

6100x1750x3150

WE67K-250/3200

2500

3200

2600

400

200

520

18.5

13800

3300x1650x2980

WE67K-250/4000

2500

4000

3600

400

200

520

18.5

15200

4100x1680x3000

WE67K-250/6000

2500

6000

4800

400

200

520

18.5

24600

6100x1750x3150

WE67K-300/3200

3000

3200

2600

350

250

560

22

16600

3300x2050x3000

WE67K-300/4000

3000

4000

3600

350

250

560

22

20800

4100x2080x3100

We67K-300/6000

3000

6000

4800

350

250

560

22

29000

6100x2080x3350

WE67K-400/4000

4000

4000

3600

350

250

580

37

27000

4100x2080x3200

WE67K-400/6000

4000

6000

4750

400

250

580

37

38500

6100x2180x3580

WE67K-500/4000

5000

4000

3600

350

250

580

37

28000

4100x2080x3250

WE67K-500/6000

5000

6000

4750

400

250

580

37

39000

6100x2180x3580

Descrierea și specificațiile date în acest catalog sunt supuse modificărilor fără notificare.

Contactați -ne pentru mai multe detalii

Nu ezitați să contactați când aveți nevoie de noi!

SUBMIT

Despre
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produse, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ca profesionist China Serviciul We67K Servio-hidraulic Servio CNC Mașină de îndoire a tabloului hidraulic din tablă hidraulică Manufacturers and Serviciul We67K Servio-hidraulic Servio CNC Mașină de îndoire a tabloului hidraulic din tablă hidraulică Factory, Compania are acum capacitatea de a proiecta, dezvolta și fabrica produse din serie standard și echipamente non-standard. Produsele se vând bine în toată țara, un număr mare de exporturi în Asia de Sud -Est, Europa, Statele Unite și Orientul Mijlociu. Compania acoperă o suprafață de peste 20.000 de metri pătrați, cu un grup de ingineri și tehnicieni cu cunoștințe profesionale bogate, echipamente de producție și testare este completă. De-a lungul anilor, s-a angajat în cercetarea și inovația de forjare a mașinilor-unelte, vânzările de produse și serviciul post-vânzare nu susține niciun efort, are la Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'An și Jiangss Area One of Of of the Perfect of Pre-sale, Sale, After Sales, într-un set mai perfect de sucursale, faceți tot posibilul pentru a răspunde nevoilor clienților interni și străini.


În lumea de azi plină de speranță și oportunități, mașinile -unelte din Pacific și clienții noștri merg mână în mână pentru o dezvoltare comună.

Ştiri
Extinderea cunoștințelor din industrie

Serviciul We67K Servio-hidraulic Servio CNC Mașină de îndoire a tabloului hidraulic din tablă hidraulică Realizează procesarea foilor metalice prin integrarea tehnologiei electro-hidraulice de control servo și programarea CNC. Principiul său de lucru este de a transforma instrucțiunile sistemului CNC în acțiuni precise ale sistemului hidraulic și de a corecta erorile în timp real prin mecanismul de feedback cu buclă închisă. În procesul specific, operatorul introduce mai întâi parametrii foii, unghiul de îndoire și tipul de mucegai prin interfața CNC, iar sistemul generează automat un program de îndoire optimizat. Sistemul hidraulic este condus de un servo pentru a conduce pompa de viteze, iar fluxul de ieșire și presiunea pompei de ulei sunt ajustate în funcție de nevoile în timp real, ceea ce poate reduce consumul de energie cu aproximativ 25% în comparație cu motoarele asincrone tradiționale. Sistemul hidraulic adoptă un sistem de control integrat și inele de etanșare importate, iar aspectul este frumos și simplu.

În timpul procesului de îndoire, cilindrul de presare este controlat de supapa de solenoid pentru a prinde foaia, iar dispozitivul de oprire din spate este poziționat precis de servo pentru a conduce ghidul liniar cu șurub cu bilă, cu o eroare de cel mult ± 0,1 mm. Când diapozitivul contactează foaia, sistemul hidraulic trece la modul de lucru, iar presiunea este transmisă pe foaie prin matrița superioară, determinându-l să se deformeze plastic în matrița inferioară în formă de V. Tehnologia cheie de compensare compensează automat abaterea cauzată de reculul material sau devierea mașinilor -unelte în timpul procesului de îndoire pentru a asigura coerența unghiului.

Nantong Pacific CNC Machine Tool Co., Ltd Este China Custom We67K Servio-hidraulic Servio CNC CNC Hydraulic Machine Machine și fabrică de mașini de îndoire a metalelor. Sistemul hidraulic adoptă un sistem de control integrat, inele de etanșare importate și are un aspect frumos și simplu; mecanismul de ecartament din spate poate controla mai multe axe de calibru din spate, performanțe mai bune, precizie mai mare.
