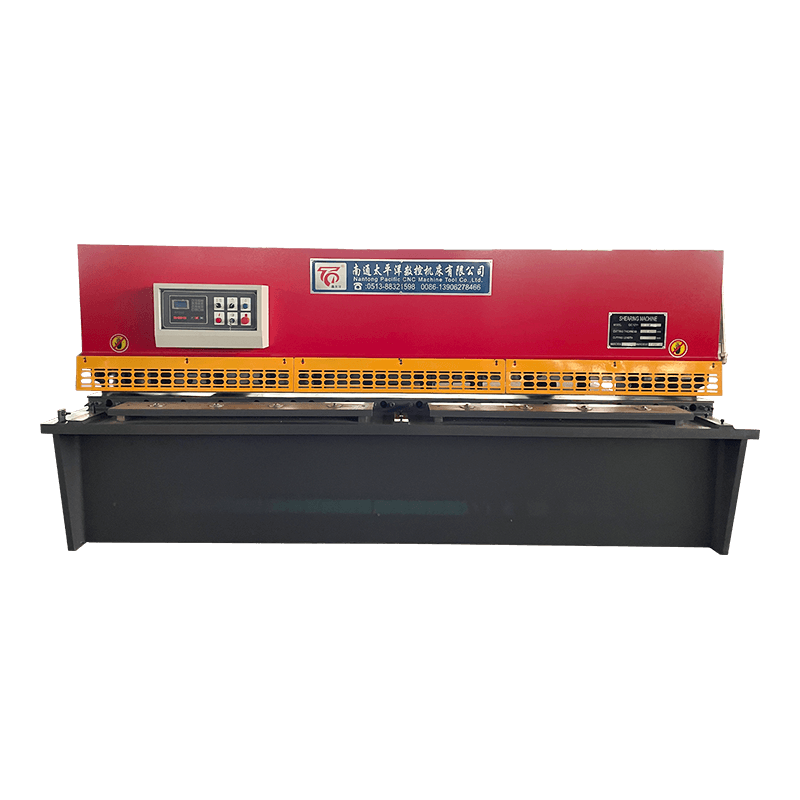

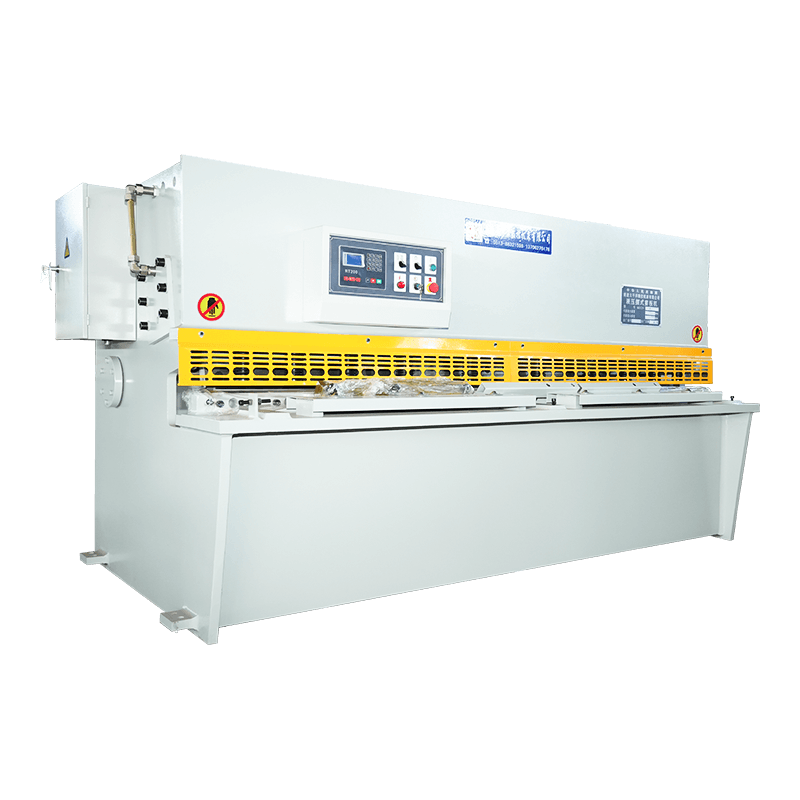

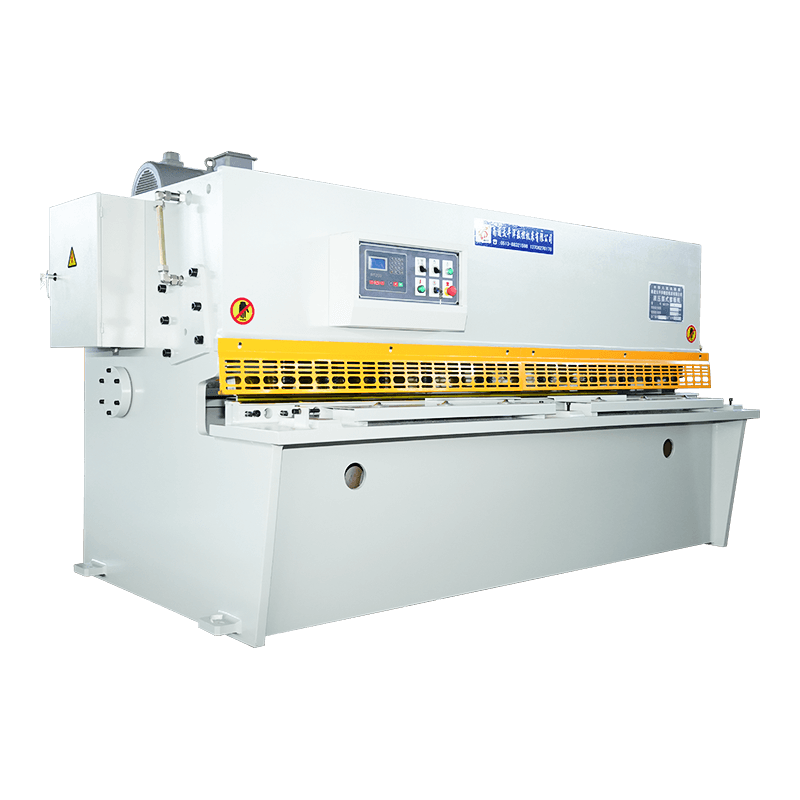

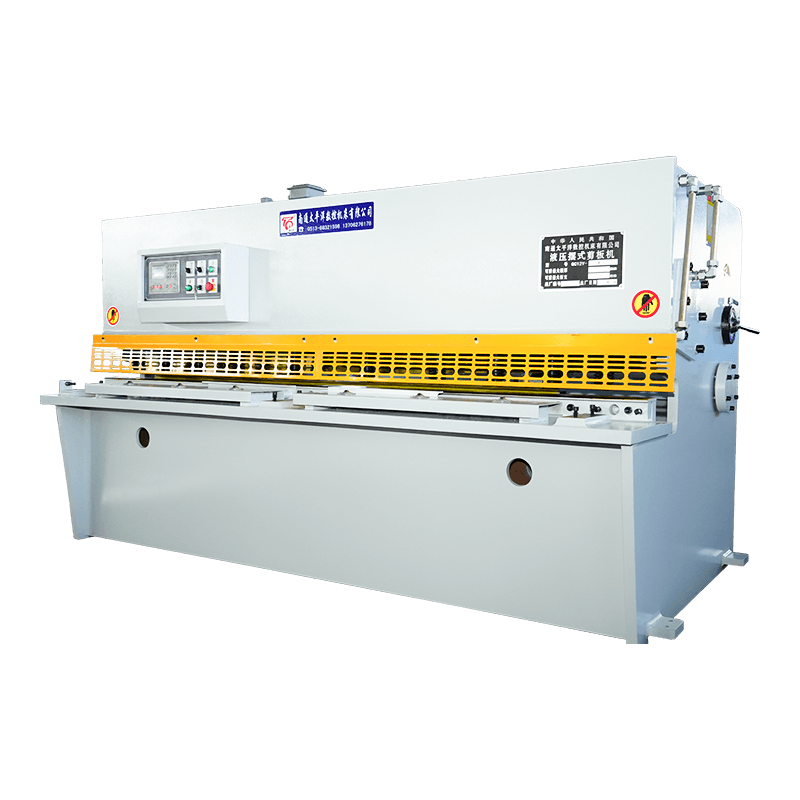

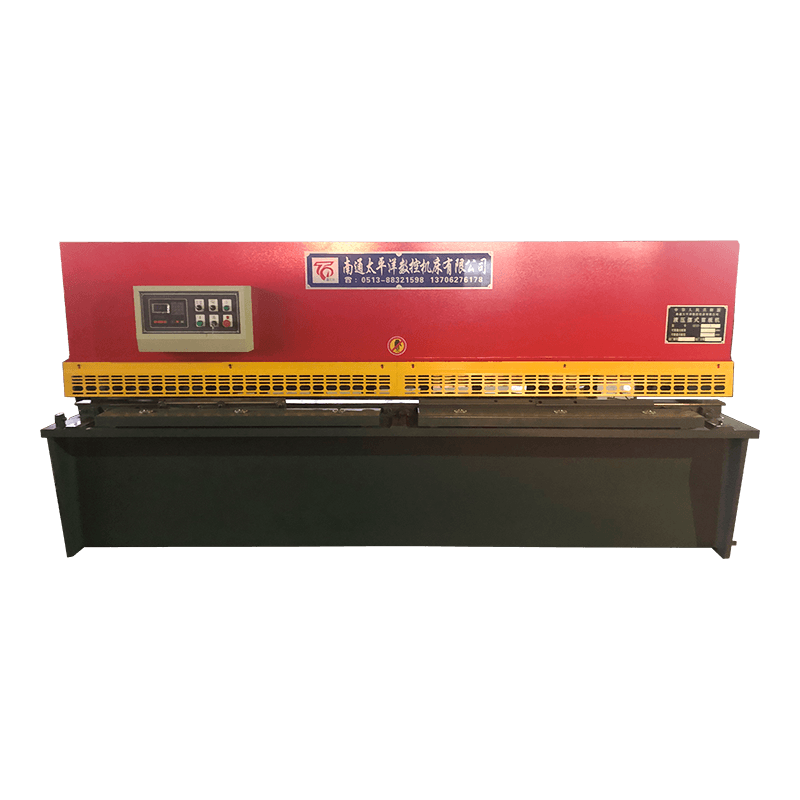

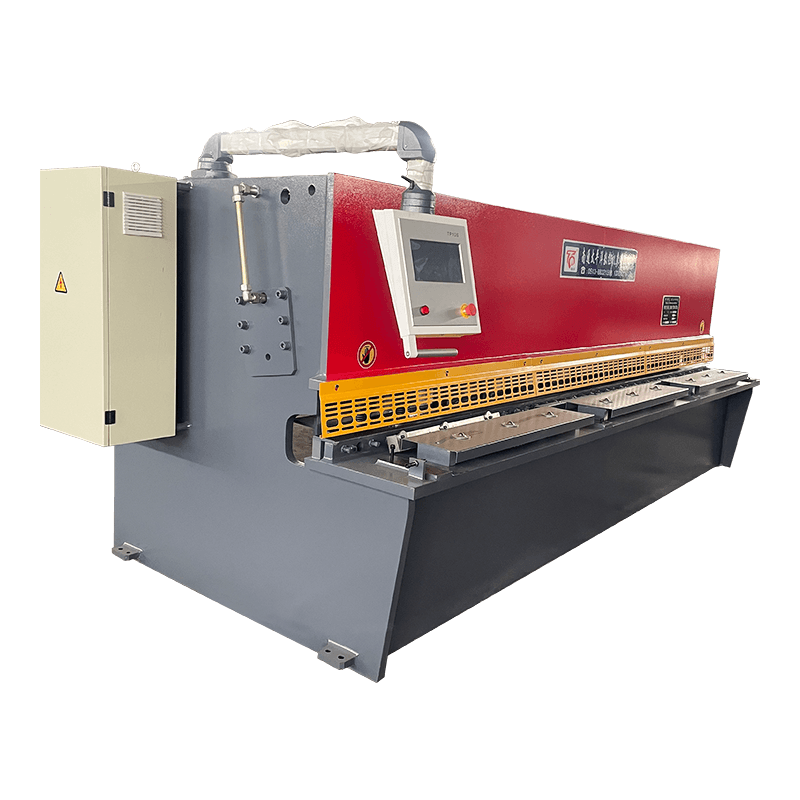

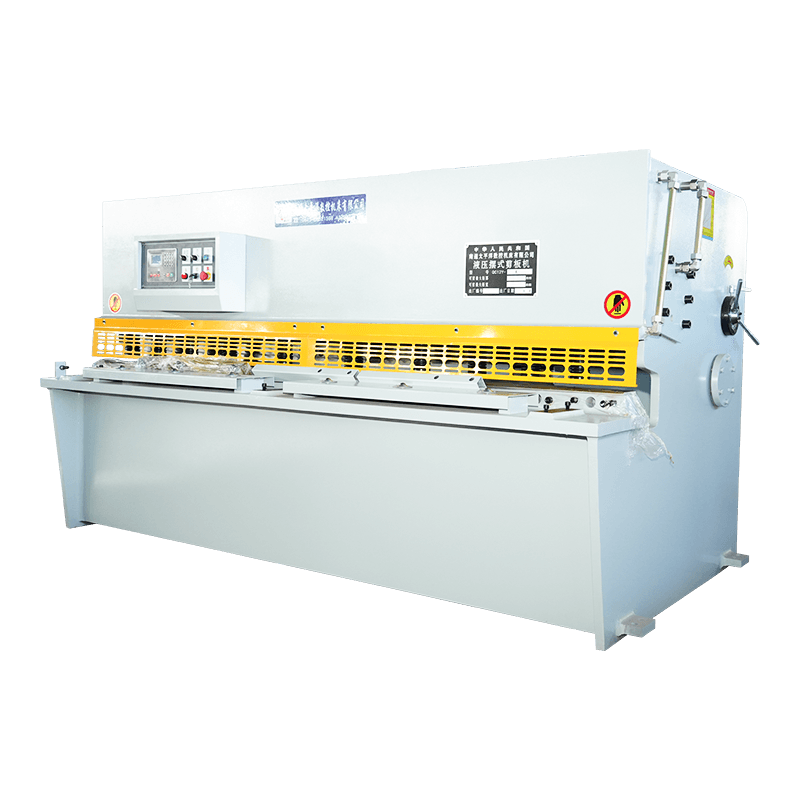

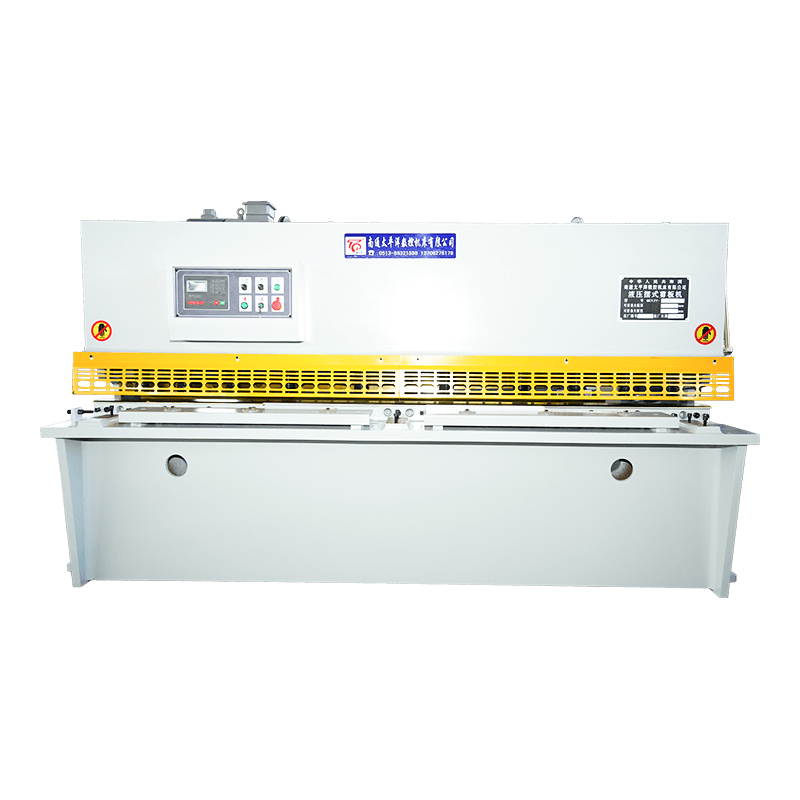

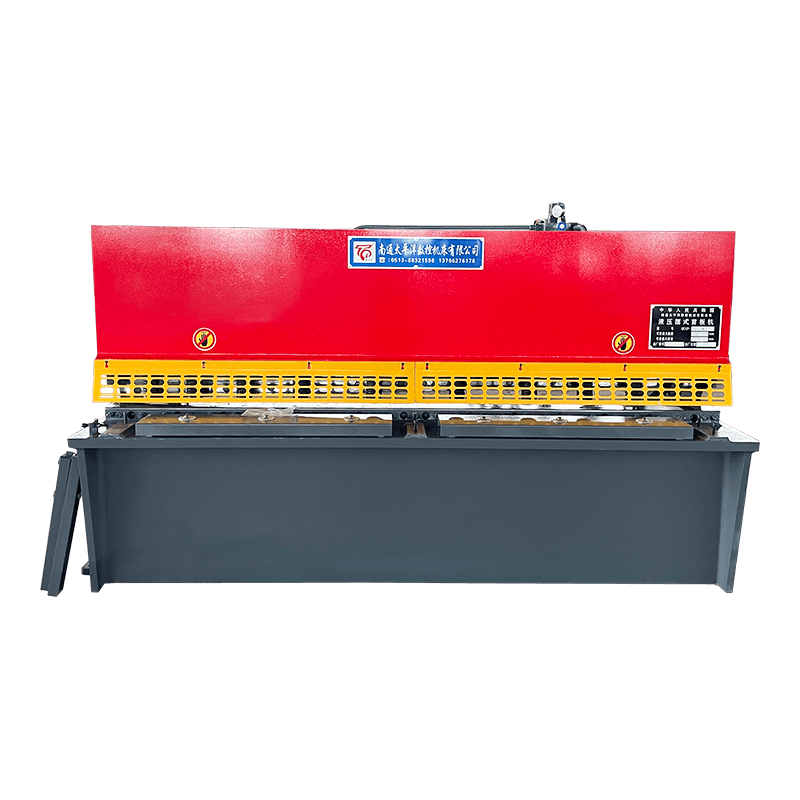

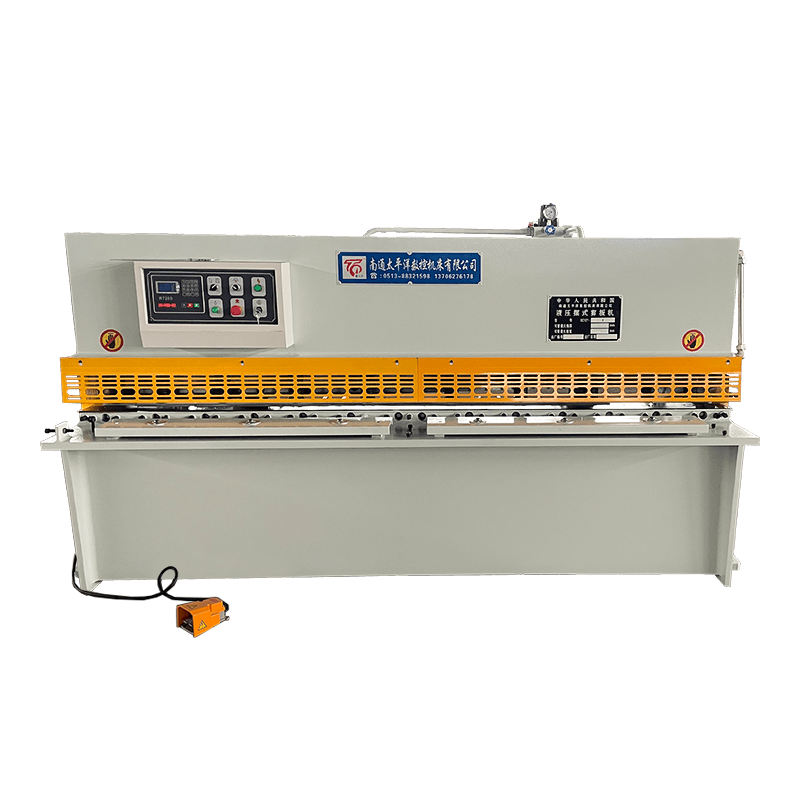

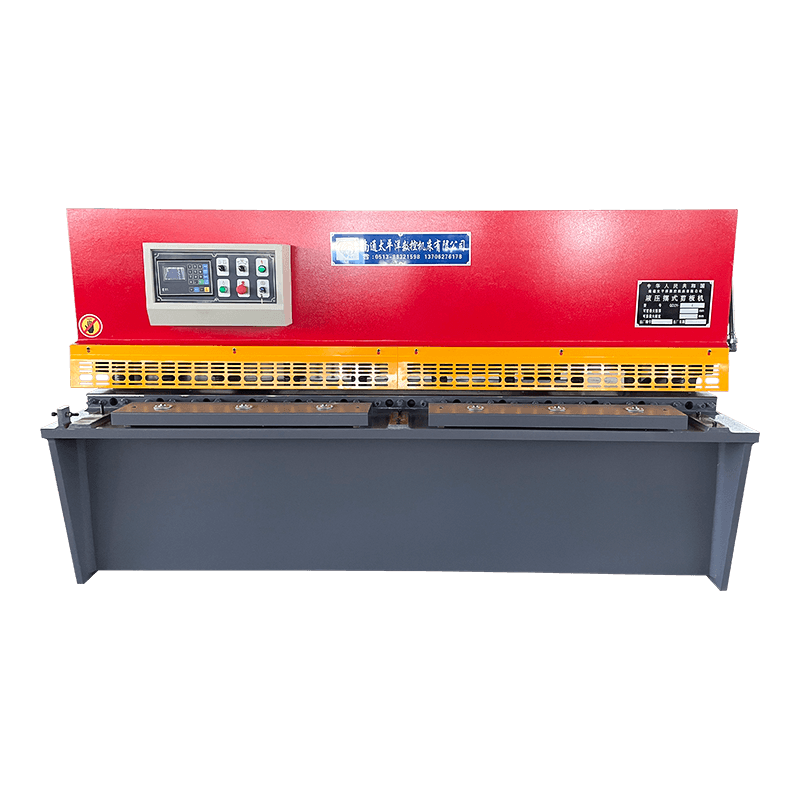

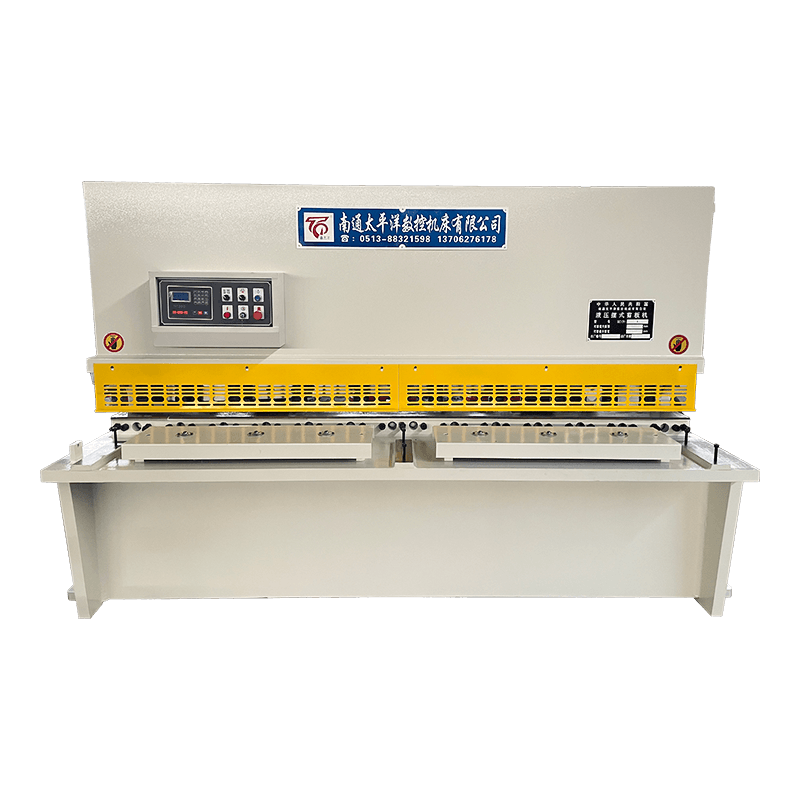

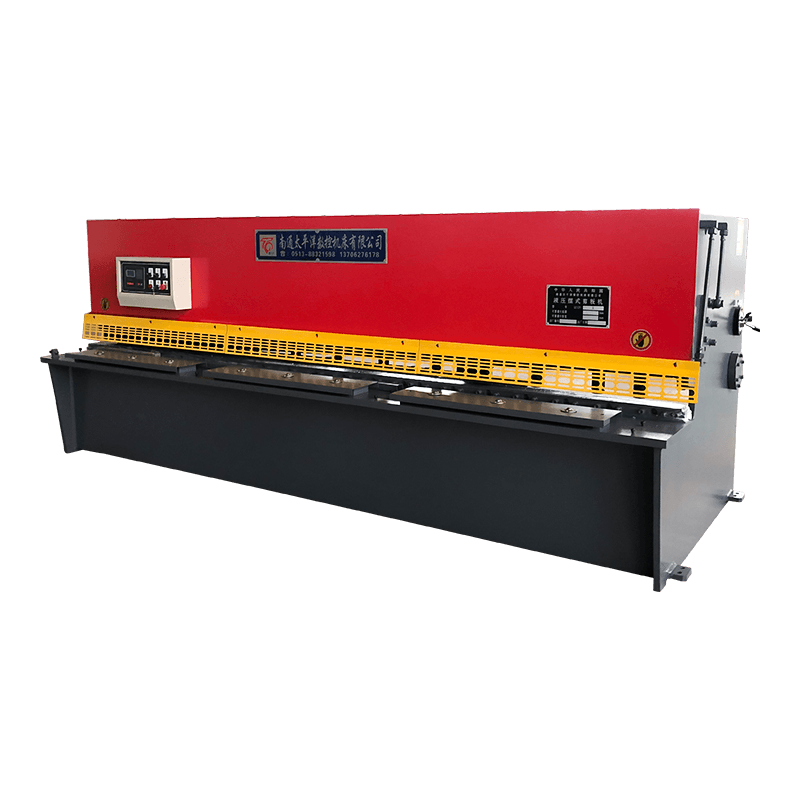

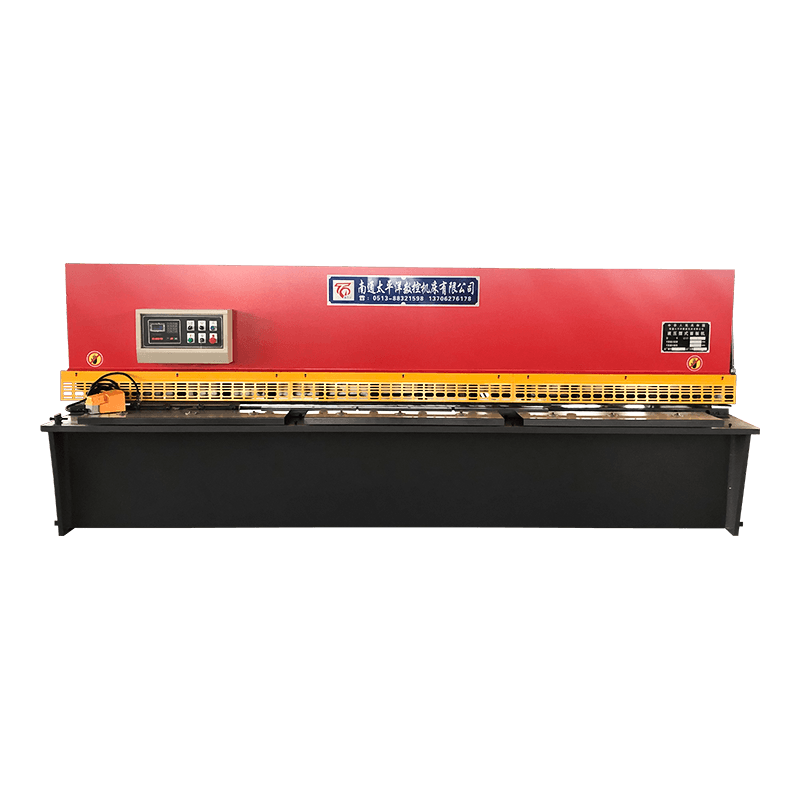

Seria QC12Y/K CNC Standard/Mașină de forfecare cu fascicul pivotant hidraulic

Mașina de forfecare hidraulică cu fascicul pivotant seria QC12Y/K este o soluție de forfecare a metalelor de înaltă precizie utilizate pe scară largă în prelucrarea tablelor, fabricarea metalelor și industriile de producție. Conceput pentru tăierea plăcilor de oțel cu precizie și eficiență ridicată, această foarfecă hidraulică combinată performanță fiabilă cu controlul CNC ușor de utilizat.

Caracteristici cheie
Sistem de oprire spate de înaltă precizie: Un invertor controlează motorul de oprire din spate, asigurând precizia de poziție este controlată cu 0,05 mm, oferind lungimi de tăiere consistente pentru producția de masă.

Lamă de tăiere de înaltă calitate: Fabricate din oțel aliat 6CrW2Si, lamele oferă o duritate, tenacitate și rezistență la uzură excelentă, asigurând o durată lungă de viață și rezultate curate de forfecare pe diferite foi de metal.

Sistem de control CNC: Echipat cu controlerul E21S, mașina gestionează cursa de oprire din spate și cursa lamei de forfecare și poate stoca până la 40 de seturi de programe pentru configurarea rapidă a diferitelor sarcini de tăiere.

Siguranță hidraulică și returnare: Supapa de preaplin oferă protecție la suprasarcină pentru sistemul hidraulic, în timp ce suportul de cuțit este împins înapoi de azot pentru curse de întoarcere rapidă, netede și fiabile.

Protectie de siguranta asigurata: Comutatorul cu picior este integrat cu o funcție de oprire de urgență, oferind protecție fiabilă împotriva proeminențelor accidentale în timpul funcționării.

Distanța reglabilă a lamei: Reglarea manuală a distanței lamei permite operatorilor să ajusteze jocul în funcție de diferite grosimi de material, asigurând o calitate optimă de forfecare.

Poziționarea exactă a hrănirii: Masa de susținere frontală este echipată cu o riglă, permițând operatorilor să localizeze cu precizie lungimea de alimentare atât pentru operațiuni manuale, cât și semi-automate.

Aplicații
This mașină de forfecare cu fascicul pivotant este ideală pentru forfecarea oțelului carbon, oțelului inoxidabil, aluminiului și a altor plăci metalice în industrii, inclusiv:

  • Prelucrarea tablei
  • Ateliere de fabricare a metalelor
  • Producție de automobile și electrocasnice
  • Constructii si productie de otel structural

Anchetă

Descriere produs

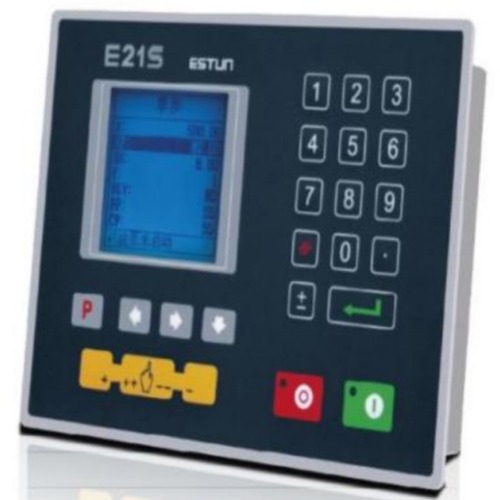

Folosind dispozitivul CNC special al mașinii de forfecare E21-S al companiei ESTUN

Acest produs are următoarele caracteristici:

Controlul poziției ecartamentului din spate.
Funcție de poziție inteligentă.
Funcție de poziționare unidirecțională și bidirecțională, eliminând efectiv golul șuruburilor.
Funcția de retragere.
Funcția de căutare automată a punctului de referință.
Funcția de backup și restaurare a parametrilor cu o singură tastă.
Funcția de predare a poziției rapide.
40 de spațiu de stocare a programelor în mai mulți pași, fiecare program are 25 de pași.
Funcția de protecție a căderii de curent.

QC12Y/K- Parametru tehnic

Model

Tunderea
Grosimia
(mm)

Tunderea
lățimea
(mm)

Accident vascular cerebral
(ori/mm)

Ecartament din spate
Gama
(mm)

Unghiul de greblare
(°)

Principalul motor
(KW)

Greutate
(KG)

În general
Dimensiuni
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Descrierea și specificațiile dinte în acest catalog sunt supuse modificării fără o notificare.

Contactați -ne pentru mai multe detalii

Nu ezitați să contactați când aveți nevoie de noi!

SUBMIT

Despre
Nantong Pacific CNC Machine Tool Co., Ltd
Nantong Pacific CNC Machine Tool Co., Ltd

Nantong Pacific CNC Machine Tool Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other produse, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ca profesionist China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Compania are acum capacitatea de a proiecta, dezvolta și fabrica produse din serie standard și echipamente non-standard. Produsele se vând bine în toată țara, un număr mare de exporturi în Asia de Sud -Est, Europa, Statele Unite și Orientul Mijlociu. Compania acoperă o suprafață de peste 20.000 de metri pătrați, cu un grup de ingineri și tehnicieni cu cunoștințe profesionale bogate, echipamente de producție și testare este completă. De-a lungul anilor, s-a angajat în cercetarea și inovația de forjare a mașinilor-unelte, vânzările de produse și serviciul post-vânzare nu susține niciun efort, are la Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, Xi 'An și Jiangss Area One of Of of the Perfect of Pre-sale, Sale, After Sales, într-un set mai perfect de sucursale, faceți tot posibilul pentru a răspunde nevoilor clienților interni și străini.


În lumea de azi plină de speranță și oportunități, mașinile -unelte din Pacific și clienții noștri merg mână în mână pentru o dezvoltare comună.

Ştiri
Extinderea cunoștințelor din industrie

1. Introducere în Seria QC12Y/K Mașină de forfecare cu fascicul pivotant CNC

Standardul CNC din seria QC12Y/K Masina de forfecare hidraulica cu fascicul pivotant este un echipament de tăiere a metalelor de înaltă performanță utilizată pe scară largă în industriile de fabricare a tablei. Este proiectat pentru tăierea plăcilor din oțel carbon, oțel inoxidabil și aluminiu cu precizie și eficiență ridicată.

În comparație cu foarfecele mecanice tradiționale, această mașină hidraulică CNC cu grinzi pivotante îmbunătățește eficiența tăierii prin 30%-50% și asigură precizia de tăiere în interior ±0,1 mm , ceea ce îl face o alegere de încredere pentru industriile moderne de producție.

Nantong Pacific CNC Machine Tool Co., Ltd este o întreprindere cheie a industriei naționale de mașini, situată în Zona de Dezvoltare Economică și Tehnologică Haian, unde mediul este frumos și traficul este convenabil, ceea ce facilitează stabilitatea rapidă a comunicării între întreprinderi și afaceri. Întreprinderea este completă echipată, specializare în producția de mașini de forfecare, mașini de îndoit, mașini de laminare, presă hidraulică, mașină de perforat și alte produse, produse pe scară largă în: industria ușoară, aviație, construcții navale, metalurgie, instrumente, aparate electrice, produse de decorare, oțeluri și industrie. Produsele noastre se vând bine atât în ​​​​țară, cât și în străinătate.

2. Caracteristici cheie ale mașinii de tuns seria QC12Y/K

  • Sistem de control al invertorului: Controlează motorul de oprire din spate cu o precizie de 0,05 mm.
  • Material lamei de înaltă calitate: Utilizează oțel 6CrW2Si pentru performanțe de tăiere de lungă durată.
  • Sistem CNC E21S: Controlează oprirea spate și cursa de tăiere, stochează până la 40 de programe.
  • Protecție la suprasarcină: Supapa de preaplin asigurări siguranța sistemului la presiune ridicată.
  • Sistemul de returnare a azotului: Suportul de cuțit se întoarce fără probleme și în siguranță.
  • Funcția de oprire de urgență: Comutatorul cu picior asigură siguranța operatorului.
  • Ajustare manuală a distanței lamei: Îmbunătățește calitatea tăierii pentru diferite materiale.
  • Suport frontal cu riglă: Asigură o poziție precisă a lungimii de alimentare.

3. Principiul de funcționare al mașinilor de forfecare hidraulice cu fascicul pivotant

(1) Mecanism de tăiere a fasciculului oscilant

Lama superioară se mișcă într-o mișcare de arc oscilantă, asigurând o tăiere lină și continuă. Acest design reduce consumul de energie cu 15%–20% comparativ cu sistemele de ghilotină.

(2) Sistem de acționare hidraulică

Sistemul hidraulic asigură o asigurare stabilă pentru a asigura o forță de tăiere constantă pe toată lungimea lamei, susținând grosimi până la plăci de oțel de 16 mm .

(3) Integrarea controlului CNC

Sistemul de control E21S automatizează poziționarea ecartamentului din spate și cursa de tăiere, creșterea semnificativă a productivității și reducerea erorilor operatorului.

4. Prezentare generală a parametrilor tehnici

Articol Caietul de sarcini Beneficiază
Grosimea de tăiere 1–16 mm Compatibilitate largă de materiale
Precizia ecartamentului din spate 0,05 mm Pozitionare de inalta precizie
Sistem de control E21S CNC Funcționare programabilă
Specificațiile tehnice ale mașinilor de forfecare hidraulice cu fascicul pivotant QC12Y/K

5. Aplicații industriale

Seria QC12Y/K este utilizată pe scară largă în:

  • Ateliere de fabricare a metalelor
  • Industria constructiilor navale
  • Producția de automobile
  • Prelucrarea oțelului pentru construcții

6. Întrebări frecvente

Î1: Ce materiale poate tăia mașina QC12Y/K?

Poate tăia eficient plăci de oțel carbon, oțel inoxidabil și aluminiu.

Î2: Care este sistemul de control utilizat?

Utilizează sistemul CNC E21S, care acceptă până la 40 de setări programabile.

Î3: Care este principalul avantaj al designului fasciculului pivotant?

Oferă o acțiune de tăiere mai lină și reduce consumul de energie cu până la 20%.
